Комплект спринклерного орошения «Насос Роватти Т3110 в обвязке + 4 спринклера Кликера»

Комплект для спринклерного орошения: насос Роватти Т3110 в обвязке + 4 Кликера

Данный комплект позволяет поливать с производительностью ~200 м3/ч, 4-мя спринклерами, каждый дальностью ~40м.

Внимание: цена в коммерческом предложении и счёте может отличаться, в зависимости от комплектации или с связи с заменой комплектующих на аналогичные, но других брендов. Кроме того, в базовую комплектацию не входят шланги. При необходимости и возможности можем также укомплектовать шлангами, дополнительными соединениями — спрашивайте.

С одной позиции, без перестановки, 4 спринклера поливают в среднем 1.5 га, и после вылива необходимой нормы переставляются. При норме осадков 30мм, спринклеры нужно будет переставлять каждые 2-3 часа . За 12 часов с учётом времени на перестановку спринклеров можно полить 4.5 — 6 га.

Основные элементы системы

а) Насос от вом трактора Роватти Т 3-110F ( максимальная производительность 210 кубов в час с давлением до 6.6 атм). Насос поставляется в полной обвязке, необходимой для подключения к трактору и с выходами под пожарные рукава.

б) Четыре спринклера Кликер, каждый при 4-5 атм. с расходом воды 40-50 м.куб/час, с радиусом полива 40-45 метров (зависит от расстояния до насоса, ветра, оборотов двигателя насоса).

Схема соединения насоса и спринклеров

От насоса по полю размещаются 4 шланга диаметром 80мм, на конце каждого шланга подключается спринклер.

Спринклеры устанавливаются на треногах или тележках. При использовании таких больших спринклеров как Кликер и при их частом перемещении удобнее использовать специальную тележку. Обычно фермеры изготавливают их сами, но в некоторых случаях заказывают у нас — при необходимости обращайтесь, по возможности (зависит от загруженности производства) изготовим.

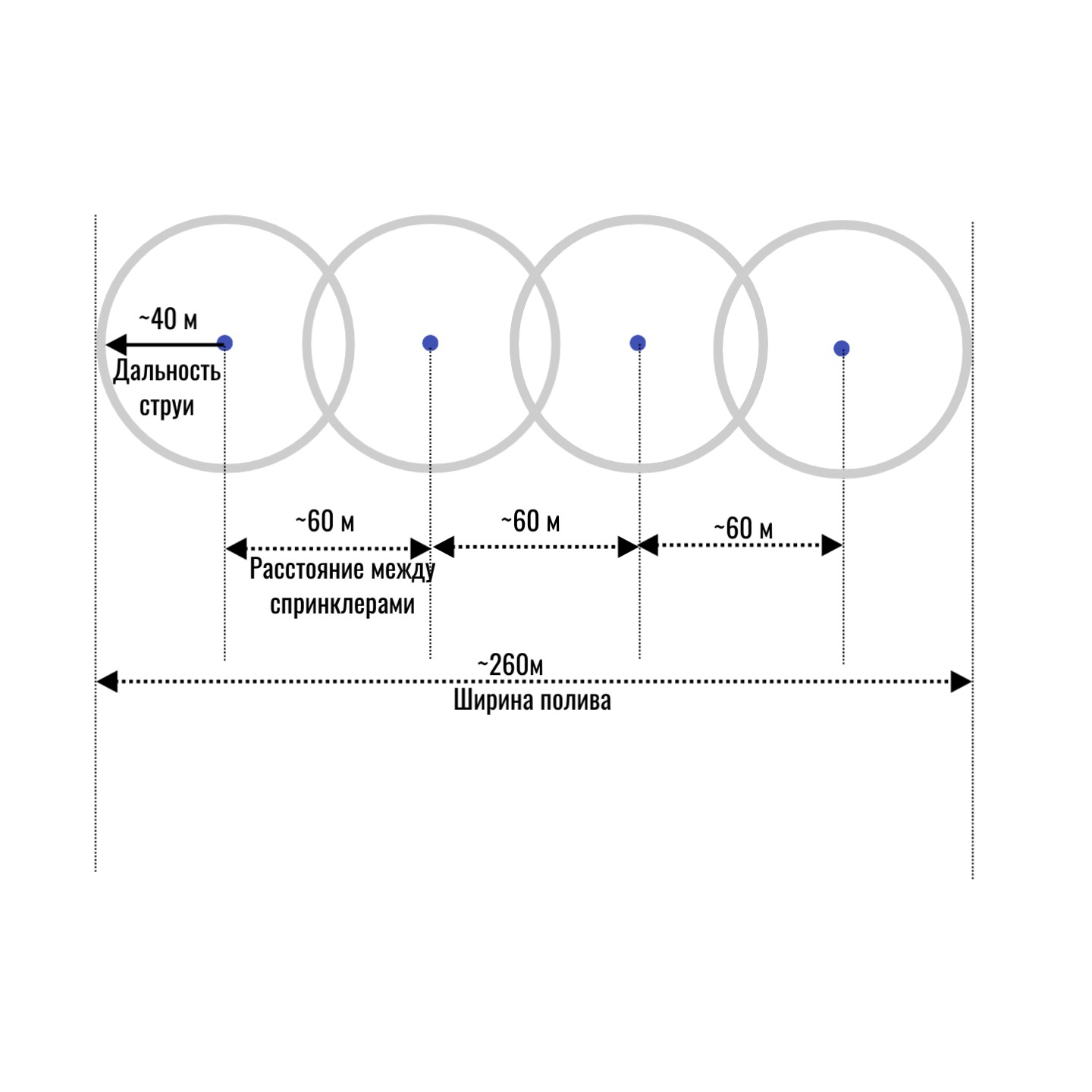

Расстояния между спринклерами — 60 м, расстоянием между позициями также 60м. Четыре спринклера, установленные через каждые 60 м поливают с хорошим перекрытием полосу шириной 260м. Ниже на схеме — изображен такой вариант расстановки 4х спринклеров Кликер.

Таким образом, при длине шлангов 300м — можно полить полосу 300*260м.

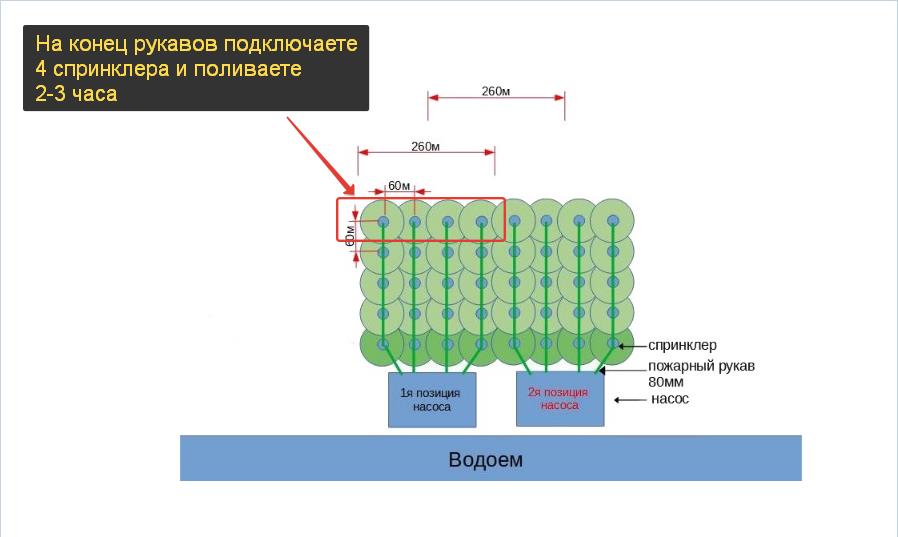

Схема работы

1. У водоема располагается насос от вом.

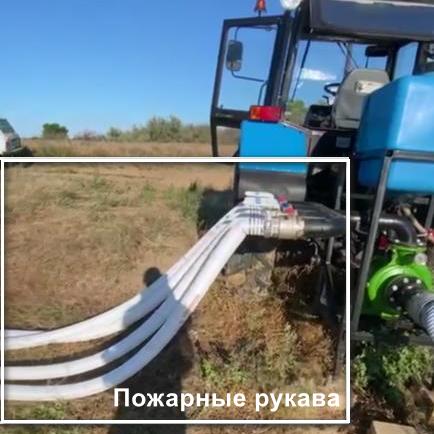

2. От насоса по полю раскладываются 4 пожарных шланга, например длиной 300м.
3. К пожарным рукавам на 1ю позицию (например, в начале поля ближе к насосу) подключаются спринклеры.
4. После полива в течение 1-3 часов спринклеры переносятся на 2ю позицию (дальше от насоса), через 60м, и подключаются к тем же пожарным шлангам, но в другом месте. — Пожарный рукав в нужно месте разъединятся и к нему подключается спринклер.
6. И так далее — после полива одной позиции спринклеры переносятся на другую. Расстояния между спринклерами — 60 м, расстоянием между позициями также 60м.
7. Таким образом, при длине магистрали (пож.шлангов) 300м — можно полить полосу 300*260м. При длине шлангов 500м = можно полить полосу 500*260м.
8. После полива одной полосы — насос и шланги перемещаются на следующую позицию и поливается следующая полоса вдоль нового положения шлангов.

Стандартная комплектация (может отличаться в зависимости от наличия брендов комплектующих на складе и потребностей заказчика)

1 Насос центробежный Т 3110 , Rovatti, 1 шт
2 Фланец всас.-ерш 150, 1 шт [фланец для присоединения всасывающего рукава]
3 Рама, 1 шт
4 Манометр , 1 шт [для отслеживания давления на насосе]
5 Хомут усил. нерж., 2 шт [для крепления всасывающего рукава]
6 Емкость 120л. , 1 шт [для заполнения насоса и всасывающего рукава перед пуском]
7 Карданный вал (Тип 8) L 0,9 м (75 Л.С.) 6 * 8 шл, 1 шт [для подключения насоса к вом трактора]
8 Шланг напор.-всас 152 х 171,6 мм 6″ (10 бар) , 6 м [для забора воды из водоёма]
9 Обратный клапан-ерш д.150мм, 6″ Hebei Китай 1 шт [устанавливается на конце всасывающей магистрали, необходим для заполнения всасывающей магистрали перед пуском, кроме того защищает насос от засорения крупными частицами]
10 Фланец нап с отводом ( 4 выхода ) резьба 3″ 1 шт [фланец для присоединения пожарных рукавов]
11 Кран шар.латунный 3″ вн/рез Tehong 4 шт  [краны для перекрытия/открытия подачи на пожарные рукава]
12 Головка цапковая ГЦ-80 нар/р 4 шт [для присоединения пожарных рукавов]
13 Спринклер «Кликер»S д.22 , 24, 26, 28 (радиус 24-46 м) 4 шт.

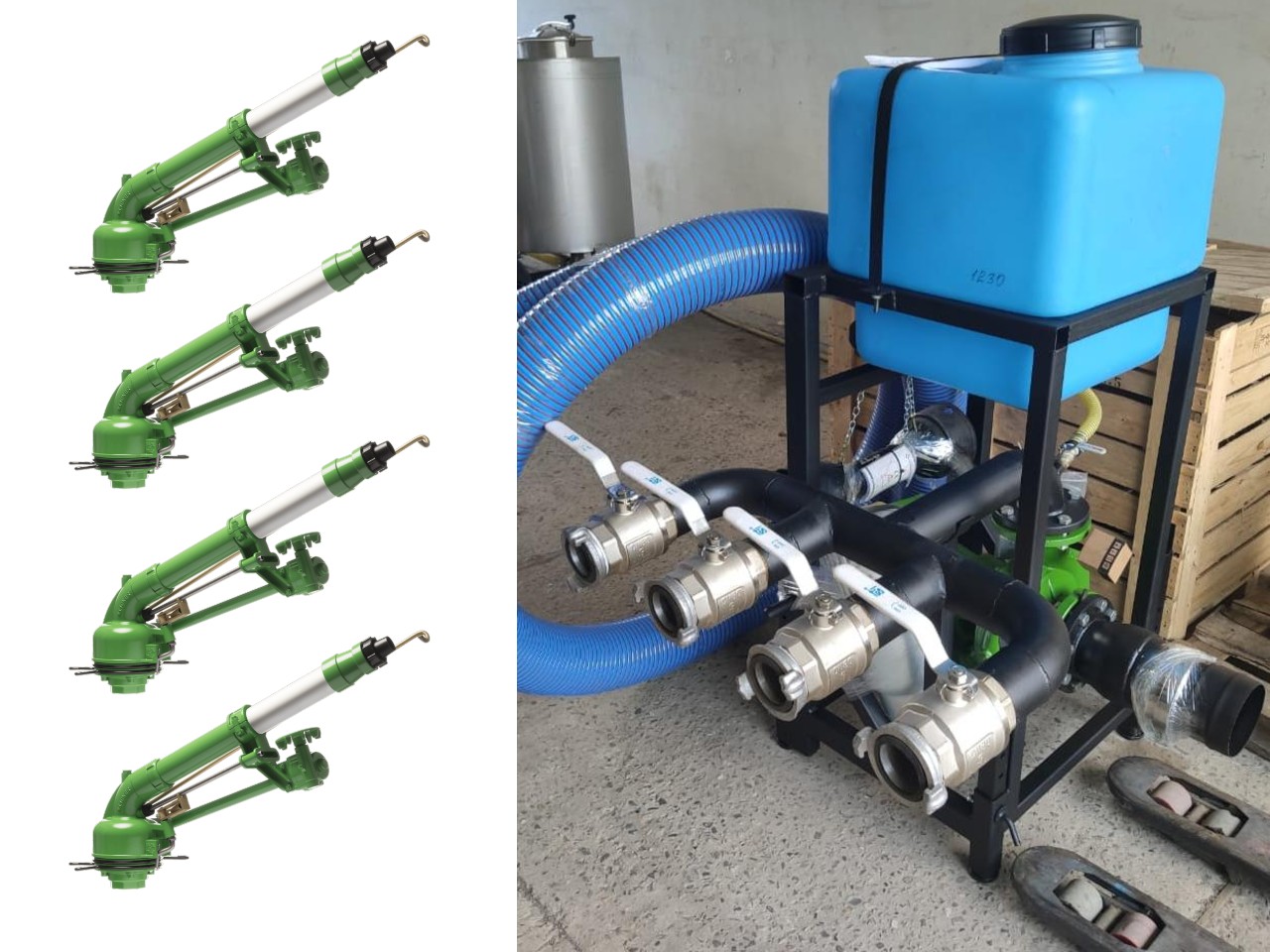

Фото для понимания комплектации

Жмите на изображение для увеличения

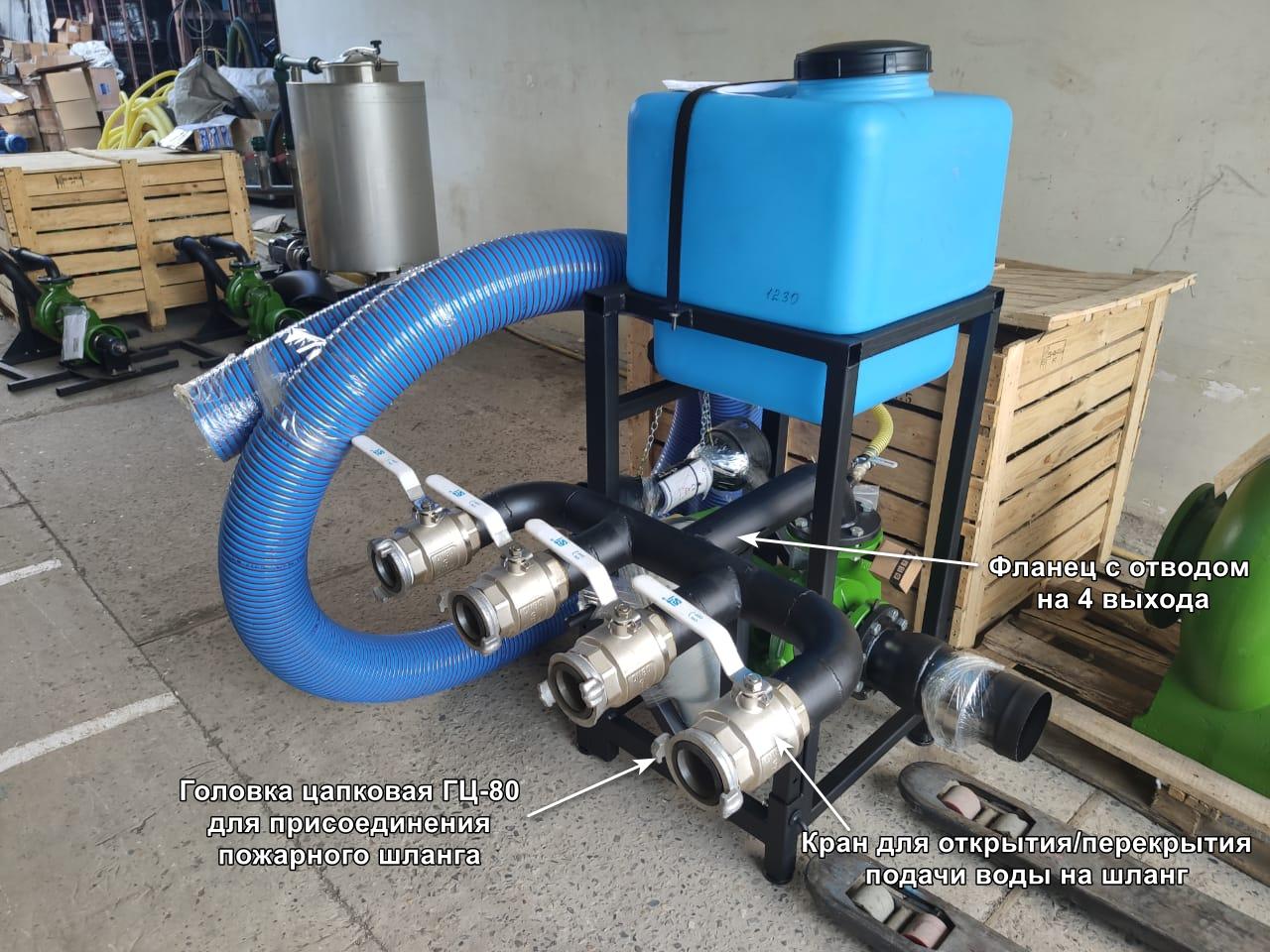

На предыдущем фото фланец напорный с отводом на 1 шланг. В данной же комплектации используется фланец с отводом на 4 шланга и с головками цапковыми для присоединения пожарных рукавов. Выглядит это вот так:

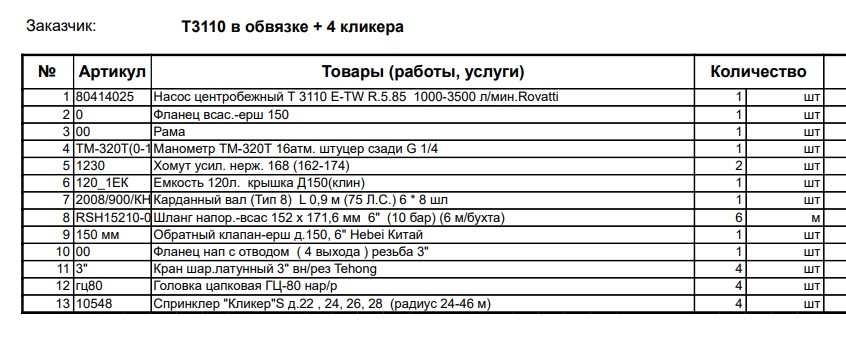

Пример комплектации в счёте

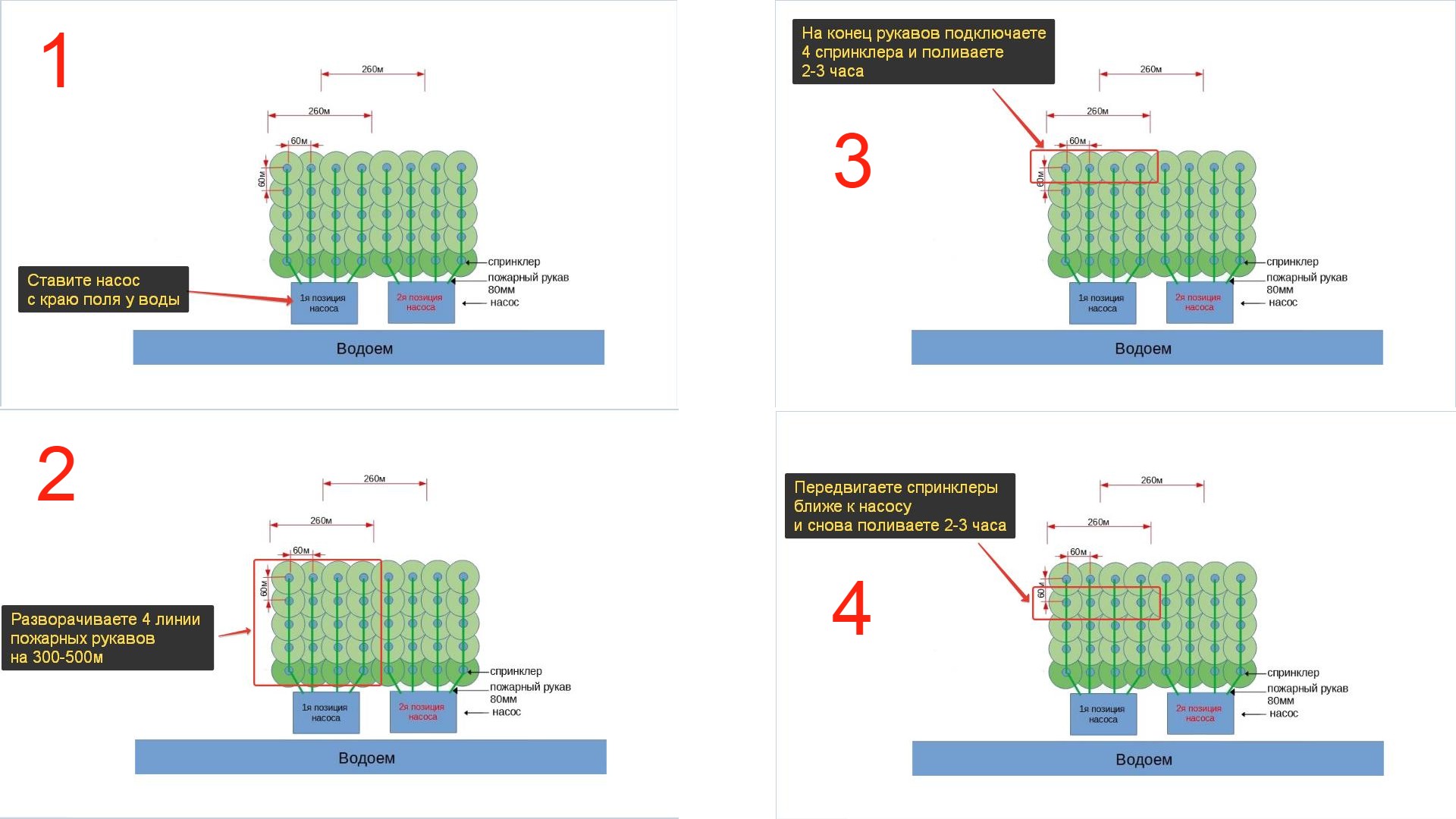

Наглядная анимация процесса полива насосом от вом трактора и 4мя спринклерами

Видео полива картофеля насосом Т3110 от вом трактора и 4мя спринклерами Кликер
