Насос электрический погружной с измельчителем для грязной воды, канализационных стоков, навоза AQUATORIYA 300WQS800-8-45, 45 Квт, 800 м3/час, 8 м (серия WQ, WQS, канализационный, дренажный, промышленный, с режущим механизмом) для тяжёлых условий работы

Погружные фекальные насосы серии WQS с режущим механизмом для тяжелых условий эксплуатации

Главные отличия от WQ: 1) промышленный режущий механизм,2) более мощный электродвигатель и 3) усиленные детали конструкции.

1. Насосы WQS оснащены одним из самых эффективных промышленных режущих механизмов

 Это одна из самых эффективных конструкций режущей гидравлики - тип Chopper / Cutter (режущая пара «колесо + пластина»), которую используют ведущие заводы производители насосного оборудования для тяжелых стоков.

В отличие от стандартных насосов с мелкими внешними ножами-измельчителями, серия WQS оснащена тяжелой промышленной режущей парой «Chopper / Cutter»: открытым спиральным рабочим колесом и контрножом-пластиной. Это одна из самых эффективных конструкций режущей гидравлики, которую используют ведущие насосные производители для тяжелых стоков.

Эта конструкция измельчения и перекачки тяжёлых стоков разработана специально для сред с повышенным содержанием длинноволокнистых включений, органики и бытового мусора, где стандартные насосы с вихревыми (Vortex) или канальными колесами забиваются и заклинивают.

Насос с таким режущим механизмом не просто перекачивает жидкость, а непрерывно разрезает и измельчает включения прямо на входе в гидравлическую камеру, гарантируя бесперебойную работу без заклинивания и намоток.

Конструкция и принцип работы режущего узла в насосах серии WQS AQUATORIYA: режущая крыльчатка + контрнож (Chopper / Cutting Impeller)

• Лопасти рабочего колеса имеют заточенные режущие кромки с термообработкой либо твердосплавными напайками (карбид вольфрама).
• Колесо вращается с минимальным зазором относительно всасывающей крышки (диска-ножа с отверстиями/пазами). Включения затягиваются потоком и срезаются по принципу ножниц.

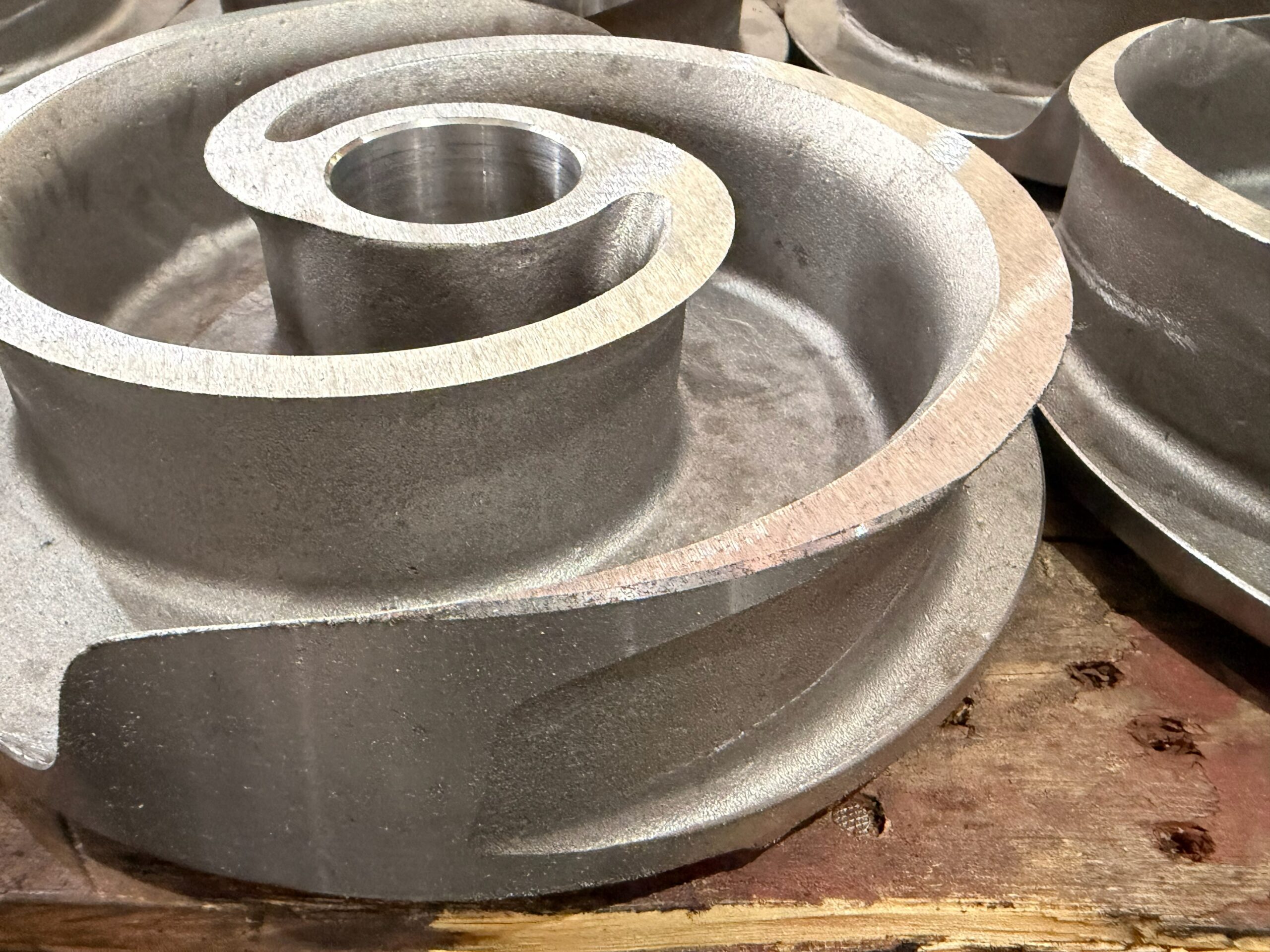

Рассмотрим подробно фото крыльчатки насоса WQS

• Тип колеса - открытое двухканальное (спиральное) рабочее колесо. Открытая проточная часть, увеличенный свободный
  проход между лопастями минимизирует риск заиливания и блокировки гидравлической части.
• Режущие торцы - обратите внимание на шлифованную плоскую поверхность лопастей. Именно этот торец является подвижным ножом. При вращении он плотно прилегает к неподвижному диску с микрозазором (обычно 0.2–0.5 мм).
• Спиральная геометрия (шнековый эффект). Форма лопастей закручена так, чтобы не просто толкать жидкость центробежной силой, но и затягивать крупные включения из приемного отверстия внутрь, направляя их прямо на режущую кромку.
• Шпоночный паз: Стандартная жесткая посадка на вал со шпонкой под высокие ударные и крутящие нагрузки при рубке твердой органики.

Рассмотрим подробно фото режущего диска (пластины) насоса WQS

• Фигурное окно всасывания («восьмерка / бабочка»): Внутренние кромки этого выреза работают как контрножи (неподвижные лезвия). Когда лопасть колеса проходит над выступом в центре и кромками окна, происходит рез по принципу гильотинных ножниц.
• Канавка для сброса намоток (Scraper / Relief Groove). Дугообразная проточка на диске справа — важнейший элемент! Туда отводятся длинные волокна, волосы, нитки и фрагменты влажных салфеток. Если что-то не перерезалось с первого раза, оно попадает в эту канавку, сдвигается вращением колеса к краю и срезается повторно, не наматываясь на ступицу и не заклинивая вал.
• Крепежные отверстия. Диск жестко монтируется на всасывающий фланец улитки. Регулировочными прокладками под этот диск как раз выставляется рабочий зазор между ним и крыльчаткой.

Преимущества схемы "режущая крыльчатка + контрнож" (Chopper / Cutting Impeller) по сравнению с внешним измельчающим механизмом, внешними ножами погружных насосов (Grinder)

• Высокая пропускная способность. В отличие от мелких внешних ножей-измельчителей, которые создают сильное гидравлическое сопротивление на входе, такая крыльчатка обеспечивает высокую подачу (большой кубаж) и не «душит» насос.
• Всеядность. Превосходно справляется с влажными салфетками (главная беда современных КНС), средствами гигиены, перьями, навозом с соломой и полиэтиленовыми пакетами.
• Надежность. Массивные чугунные/стальные лопасти гораздо сложнее сломать случайным мелким камнем, чем тонкие ножи внешнего шредера.

2. Мощность электродвигателя WQS на ступень выше по стандартному ряду мощностей, по сравнению с WQ

• При одинаковых гидравлических характеристиках (подача “Q” и напор “H”) насосы серии WQS комплектуются более мощными электродвигателями, как правило, на ступень выше по стандартному ряду мощностей, чем обычные насосы серии WQ
• Это гарантирует, что насос легко перемолет залповый сброс тряпок и салфеток без падения оборотов, перегрева обмоток и аварийных остановок КНС.

3. Насосы WQS проектируются и собираются с усиленными деталями конструкции для тяжёлых нагрузок с премиальными комплектующими мирового уровня

Крыльчатка и режущая пластина изготовлены из легированной нержавеющей стали 20Х13 (AISI 420).

• В насосостроении это один из самых удачных, сбалансированных и проверенных материалов для режущих узлов, подвергающихся одновременно коррозии, трению и динамическим ударам.

Торцовые механические уплотнения Burgmann (Германия)

• Компания Burgmann (официально EagleBurgmann) — это один из признанных мировых лидеров и один из самых авторитетных производителей систем герметизации и торцовых (механических) уплотнений в мире. В инженерной среде и промышленности бренд Burgmann считается «золотым стандартом»

Подшипники SKF (Швеция)

• Шведский концерн SKF считается эталоном (Tier-1) в производстве подшипников для насосного оборудования. В насосостроении они используются как в бытовом и коммунальном сегменте (Grundfos, Wilo, DAB), так и в тяжелом промышленном оборудовании (KSB, Sulzer, Flowserve, нефтяные и шламовые насосы по стандартам API 610 / ISO 5199).

Водонепроницаемый силовой кабель увеличенной длины (10 м)

Главное преимущество 10-метрового водонепроницаемого кабеля в насосном оборудовании — отсутствие промежуточных соединений (скруток, муфт, клеммников) в зоне повышенной влажности или под водой.

Заводской стандарт для бытовых и полупромышленных насосов часто составляет 5–6 метров, чего почти всегда не хватает для нормального вывода линии в сухую зону.

Длина имеет значение только в паре с правильной оболочкой. Кабеля для данных насосов изготавливаются в соответствии с самыми высокими стандартами для погружной техники.

Благодаря этим решениям насосы WQS стабильно работают в сложных условиях, где обычные модели могут не справляться

• перекачка густых жидкостей;
• высокая концентрация загрязнений;
• наличие крупных и длинноволокнистых включений.
• Насосы серии WQS идеально подходят для модернизации проблемных КНС, где обычные с одноканальными крыльчатками  или колесами типа Vortex регулярно останавливаются из-за намоток нетканых салфеток и волокнистого мусора.

Это оптимальный выбор, если вам нужен надёжный насос для интенсивной эксплуатации и «тяжёлых» сред

• Если же условия более простые — чистая или слабозагрязнённая вода без волокнистых примесей — вы можете выбрать более экономичные модели (серия WQ) с аналогичной производительностью, но с менее мощным двигателем и без режущего механизма.

Насос может быть использован в следующих направлениях

• Канализационные насосные станции (КНС): Перекачка хозяйственно-бытовых стоков от жилых массивов, ТРЦ, отелей, больниц и санаториев (100% защита от забивания влажными салфетками, средствами гигиены и текстилем).
• Сельское хозяйство и агропром: Отвод стоков с животноводческих комплексов (КРС, свинокомплексы, птицефабрики), перекачка навозной жижи с остатками соломы, перьев, комбикорма и подстилки.
• Пищевая и перерабатывающая промышленность: Измельчение и транспортировка отходов боен, мясокомбинатов, рыбных и консервных производств, спиртзаводов.
• Очистные сооружения и биогазовые комплексы: Перекачка первичных шламов, осадков и волокнистых субстратов.

Преимущества

• Насосы WQS - серия погружных канализационных насосов, близких по параметрам и конструкции к серии WQ, но имеющих (по сравнению с обычными WQ) увеличенную надёжность за счёт комплектации а) специальным электродвигателем с увеличенным ресурсом и повышенной мощностью, и б) режущим механизмом. Эти конструктивные усиления обеспечивают повышенную надёжность насосов в экстремальных ситуациях (перекачка жидкости повышенной густоты, с повышенным содержанием крупных и длинноволокнистых частиц).
• Современная технологичная энергосберегающая конструкция - отличное соотношение производительность / потребляемая мощность
• Длинный кабель насоса
• Корпус насоса изготовлен из прочного чугуна большой толщины, устойчив к истиранию и долговечен
• Высокоэффективный двигатель с классом защиты IP68 предназначенный для долговременной работы (беспрерывная работа сутками, неделями и месяцами с редкими остановками для тех.обслуживания)
• Высокопрочная износостойкая крыльчатка с двумя лопастями, не засоряющаяся, полуоткрытого типа, с большими каналами для жидкости с твёрдыми частицами. Особая конструкция крыльчатки эффективно пропускает сильно загрязнённые жидкости с твердыми и волокнистыми частицами. Насос дополнительно оснащён режущим высокоэффективным диском (см.фото в галерее насоса), обеспечивающим измельчение крупных и длинноволокнистых частиц для избежания засорения насоса.
• Компактный размер, низкий уровень шума,
• Удобное обслуживание.
• В отличие от поверхностных насосов нет необходимости строить насосное помещение, что значительно снижает затраты на проектирование.

Справочная информация: количество пусков в час насосов серии WQ* (рекомендации завода - производителя)

• Однофазный, номинальная мощность: все. Максимальное количество пусков в час: 20.
• Трехфазный, номинальная мощность: ≤ 3,7 кВт. Максимальное количество пусков в час: 30.
• Трехфазный, номинальная мощность: 4–7,5 кВт. Максимальное количество пусков в час: 20.
• Трехфазный, номинальная мощность: 11–22 кВт. Максимальное количество пусков в час: 15.
• Трехфазный, номинальная мощность: 30–37 кВт. Максимальное количество пусков в час: 10.
• Трехфазный, номинальная мощность: 45 кВт. Максимальное количество пусков в час: 6.
• Трехфазный, номинальная мощность: 55–75 кВт. Максимальное количество пусков в час: 5.
• Трехфазный, номинальная мощность: 90 кВт. Максимальное количество пусков в час: 4.

*ВНИМАНИЕ: Рекомендации ориентировочные, так как на практике надо учитывать температуру среды, наличие устройства плавного пуска или частотного преобразователя (они снижают нагрузку на двигатель при частых пусках), нагрузку насоса.​ Для систем с частыми включениями рекомендуется применять софт‑стартер (устройство плавного пуска, УПП) или ЧРП (частотно-регулируемый электропривод, это система, состоящая из электродвигателя и частотного преобразователя), либо увеличить гистерезис (разницу между давлением включения и давлением отключения) /объём бака, чтобы сократить число старт‑стопов
