Спринклер FSW70АDJ-S, секторный, присоединение фланец 70, радиус 27-59.5 м, вылив 20.5-84 м3/ч, поворотная форсунка с углом наклона 0°-48° (аналог итальянского спринклера Кликер + пов.форс.)

Спринклер FSW70АDJ-S, секторный, присоединение фланец 70, радиус 27-59.5 м, вылив 20.5-84 м3ч, поворотная форсунка с углом наклона 0°-48° (аналог итальянского спринклера Кликер, но в отличие от Кликера, у FSW70АDJ-S есть поворотная форсунка)

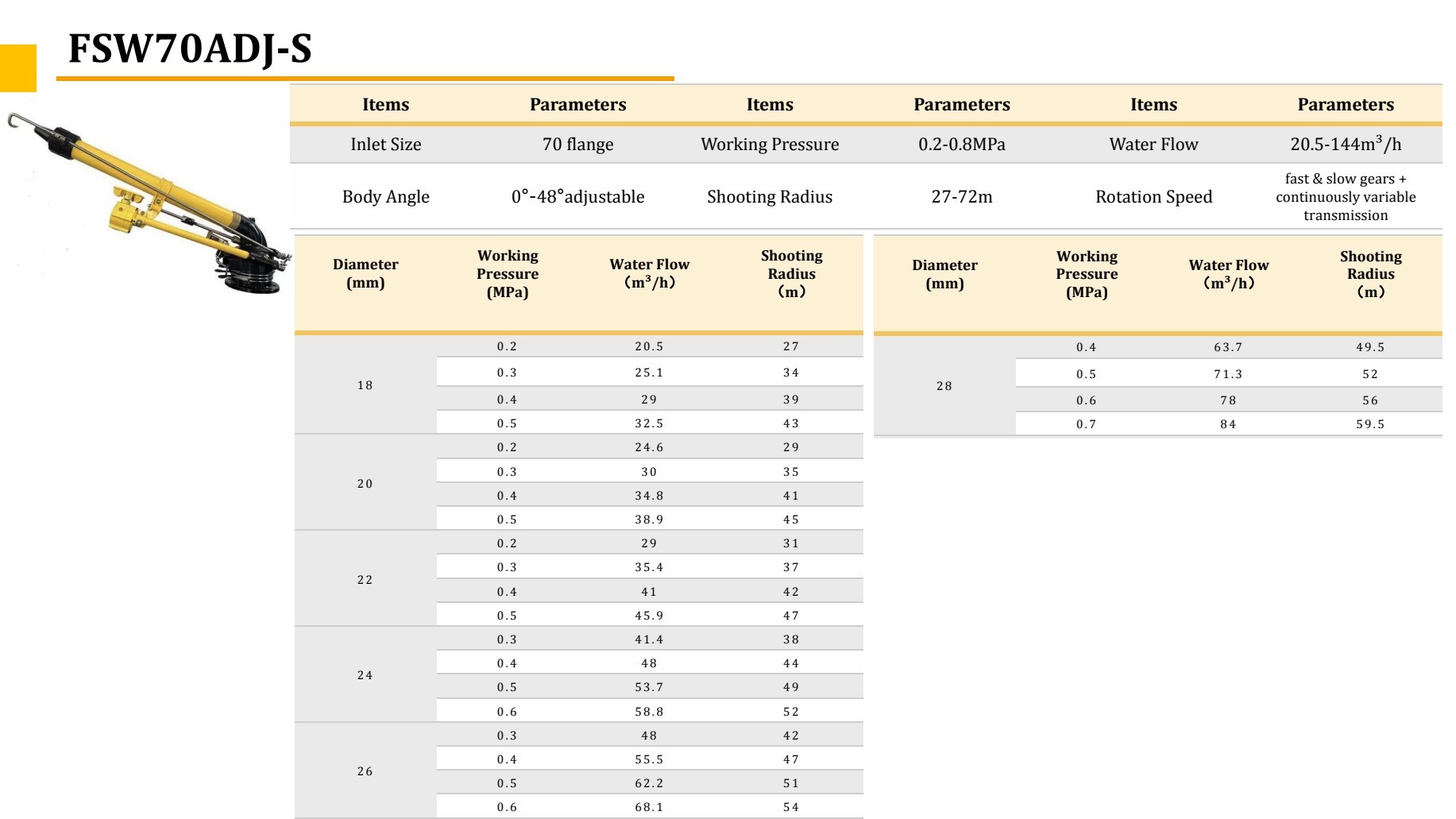

Характеристики

Тест спринклеров FS35, FSW70АDJ-S и FSW50АDJ-S с высоконапорной мотопомпой 32 л.с.

Видео смотрите во вкладке «Видео».

1й тест: 1 спринклер большой дальности и 1 спринклер малой дальности.

Оборудование:

• Работа от мотопомпы L32, 32 л.с., max 180м3ч
• Вода от мотопомпы к спринклерам подавалась по пожарному шлангу d 63 мм, общая длина 40м (две скатки по 20м)
• На входе в спринклеры был установлен манометр, который фиксировал давление в размере 5 атм. (мотопомпа работала не на полную мощность, в режиме обкатки). • Тележка для двух спринклеров (предусмотрена для установки одного спринклера большой дальности и второго спринклера малой или средней дальности).

Тест производился со спринклерами:

• Спринклер средней дальности: Спринклер FS35, аналог итал. спринклера «Гидра», тестировали с форсункой d 12м
• Спринклер большой дальности FSW70АDJ-S, аналог итал. спринклера «Маринер», тестировали с форсункой d 22мм

Результаты тестирования:

• Спринклер средней дальности FS35 (аналог итал. спринклера «Гидра») с форсункой d 12м при давлении на входе 5 атм показал дальность ~30м, что заявленным табличным характеристикам завода производителя соответствует выливу воды ~14.1 м3/ч
• Спринклер большой дальности FSW70АDJ-S (аналог итал. спринклера «Маринер»), с форсункой d 22мм, при давлении на входе 5 атм, показал дальность ~42м. По заявленным табличным характеристикам завода производителя спринклер должен при 5 атм и форсунке 22мм выдавать дальность 47м и вылив 45.9 м3/ч. Расхождения между табличными и фактическими показателям дальности не значительные. Значит, можно рассчитывать на объём вылива соответствующий табличному, т.е. около 45.9 м3/ч
• Общий расчётный вылив 2х спринклеров при показанных давлении и дальности ~60 м3/ч

2й тест: 2 спринклера большой дальности и 1 спринклер малой дальности.

• Работа от мотопомпы L32 (DPS32), 32 л.с., max 180м3/ч
• Вода от мотопомпы к спринклерам подавалась по пожарному шлангу d 63 мм, общая длина 40 м (две скатки по 20м)
• На входе в спринклеры был установлен манометр, который фиксировал давление в размере 5 атм. (мотопомпа работала не на полную мощность, в режиме обкатки).
• Тележка для трёх спринклеров (предусмотрена для установки двух спринклеров большой дальности и третьего спринклера малой или средней дальности).

Тест производился со спринклерами:

• Два спринклера FSW50АDJ-S, с форсункой d 16 мм.
• Спринклер FS35, аналог итал. спринклера «Гидра», тестировали с форсункой d 12м.

Результаты тестирования:

• Два спринклера FSW50АDJ-S показали дальность около 35 м. По заявленным табличным характеристикам завода производителя данная модель спринклера должна при 5 атм и форсунке 16 мм выдавать дальность 35 м и вылив 28.1 м3/ч
• Спринклер FS35 показал дальность ~30м. Что по заявленным табличным характеристикам завода производителя при давлении 5 атм соответствует выливу воды ~14.1 м3/ч
• Общий расчётный вылив 3х спринклеров при показанных давлении и дальности ~70 м3/ч

Материалы по интересующему вас товару пока на загружены

Тест спринклеров FS35, FSW70АDJ-S и FSW50АDJ-S с высоконапорной мотопомпой 32 л.с.
